FinFET简介

宣布时间：2021-04-30 | 游览：5163

内容摘要：FinFET称为鳍式场效晶体管 (FinField-EffectTransistor；；；；；FinFET)是一种新的互补式金氧半导体(CMOS)晶体管。。。。。。。闸长已可小于25nm。。。。。。。该项手艺的发明人是加州大学伯克利分校的胡正明教授。。。。。。。Fin是鱼鳍的意思，，，，，，，，FinFET命名凭证晶体管的形状与鱼鳍的相似性。。。。。。。

FinFET称为鳍式场效晶体管 (FinField-EffectTransistor；；；；；FinFET)是一种新的互补式金氧半导体(CMOS)晶体管。。。。。。。闸长已可小于25nm。。。。。。。该项手艺的发明人是加州大学伯克利分校的胡正明教授。。。。。。。Fin是鱼鳍的意思，，，，，，，，FinFET命名凭证晶体管的形状与鱼鳍的相似性。。。。。。。

该项手艺的发明人是加州大学伯克利分校的胡正明（ChenmingHu）教授。。。。。。。胡正明教授1968年在台湾国立大学获电子工程学士学位，，，，，，，，1970年和1973年在伯克利大学获得电子工程与盘算机科学硕士和博士学位。。。。。。。现为美国工程院院士。。。。。。。2000年依附FinFET获得美国国防部高级研究项目局最优异手艺成绩奖（DARPA Most Outstanding Technical Accomplishment Award）。。。。。。。他研究的 BSIM模子已成为晶体管模子的唯一国际标准，，，，，，，，作育了100多名学生，，，，，，，，许多学生已经成为这个领域的大牛，，，，，，，，曾获Berkeley的最高教学奖；；；；；于 2001~2004年担当台积电的CTO。。。。。。。

事情原理

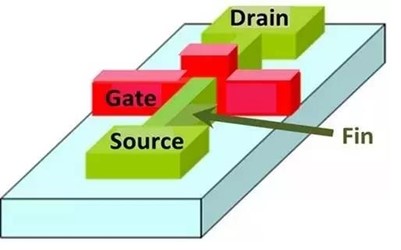

FinFET闸长已可小于25纳米，，，，，，，，未来预期可以进一步缩小至9纳米，，，，，，，，约是人类头发宽度的1万分之1。。。。。。。由于在这种导体手艺上的突破，，，，，，，，未来芯片设计职员可望能够将超等盘算机设计成只有指甲般巨细。。。。。。。FinFET源自于古板标准的晶体管—场效晶体管(Field-Effect Transistor, FET)的一项立异设计。。。。。。。在古板晶体管结构中，，，，，，，，控制电流通过的闸门，，，，，，，，只能在闸门的一侧控制电路的接通与断开，，，，，，，，属于平面的架构。。。。。。。在FinFET的架构中，，，，，，，，闸门成类似鱼鳍的叉状3D架构，，，，，，，，可于电路的两侧控制电路的接通与断开。。。。。。。这种设计可以大幅改善电路控制并镌汰泄电流(leakage)，，，，，，，，也可以大幅缩短晶体管的闸长。。。。。。。

生长状态

在2011年头，，，，，，，，英特尔公司推出了商业化的FinFET，，，，，，，，使用在其22纳米节点的工艺上。。。。。。。从IntelCorei7-3770之后的22纳米的处置惩罚器均使用了FinFET手艺。。。。。。。由于FinFET具有功耗低，，，，，，，，面积小的优点，，，，，，，，台湾积体电路制造股份有限公司（TSMC）等主要半导体代工已经最先妄想推出自己的FinFET晶体管，，，，，，，，为未来的移动处置惩罚器等提供更快，，，，，，，，更省电的处置惩罚器。。。。。。。从2012年起，，，，，，，，FinFET已经最先向20纳米节点和14纳米节点推进。。。。。。。

FinFET和通俗CMOS的区别

CMOS（Complementary Metal Oxide Semiconductor），，，，，，，，互补金属氧化物半导体，，，，，，，，电压控制的一种放大器件。。。。。。。是组成CMOS数字集成电路的基本单位。。。。。。。

在盘算机领域，，，，，，，，CMOS常指生涯盘算机基本启动信息（如日期、时间、启动设置等）的芯片。。。。。。。有时人们会把CMOS和BIOS混称，，，，，，，，着实CMOS是主板上的一块可读写的RAM芯片，，，，，，，，是用来生涯BIOS的硬件设置和用户对某些参数的设定。。。。。。。

在今日，，，，，，，，CMOS制造工艺也被应用于制作数码影像器材的感光元件，，，，，，，，尤其是片幅规格较大的单反数码相机。。。。。。。

SOI和体硅FinFET的较量

本文较量了SOI和体硅FinFET器件在性能、加工工艺及其本钱上的差别。。。。。。。若是要使SOI和体硅的FinFET器件具有相类似的性能，，，，，，，，体硅 FinFET器件的制备流程将更为重大。。。。。。。在SOI晶圆上，，，，，，，，氧化埋层隔离了分立的晶体管，，，，，，，，而在体硅器件中，，，，，，，，隔离作用则必需通过晶圆工艺来形成。。。。。。。我们将证实，，，，，，，，由于体硅FinFET工艺更为重大，，，，，，，，使得器件的差别性抵达SOI的140%～160%，，，，，，，，并会对制造和工艺控制爆发严肃的挑战。。。。。。。虽然SOI基片更为腾贵一些，，，，，，，，但更为重大的体硅FinFET工艺本钱的增添概略上已抵消了这部分开销，，，，，，，，从而使得在大批量生产时其本钱能与体硅工艺概略上相当。。。。。。。

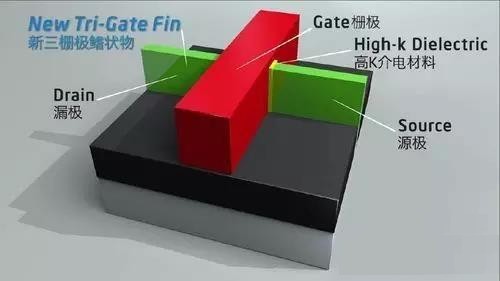

当半导体业界向22nm手艺节点挺进时，，，，，，，，一些制造厂商已经最先思量怎样从平面CMOS晶体管向三维（3D）FinFET器件结构的过渡问题。。。。。。。与平面晶体管相比，，，，，，，，FinFET器件刷新了对沟道的控制，，，，，，，，从而减小了短沟道效应。。。。。。。平面晶体管的栅极位于沟道的正上方，，，，，，，，而FinFET器件的栅极则是三面困绕着沟道，，，，，，，，能从双方来对沟道举行静电控制。。。。。。。

此内容泉源于中国半导体论坛，，，，，，，，若有侵权，，，，，，，，请联系删除
